Oberflächenfiltration mit KemTex® ePTFEMembranfiltern

Nur Partikel, die nicht in das Filtermedium eingedrungen sind, lassen sich auch wieder abreinigen. Daher ist ihre Abscheidung bereits auf der Filteroberfläche erforderlich.

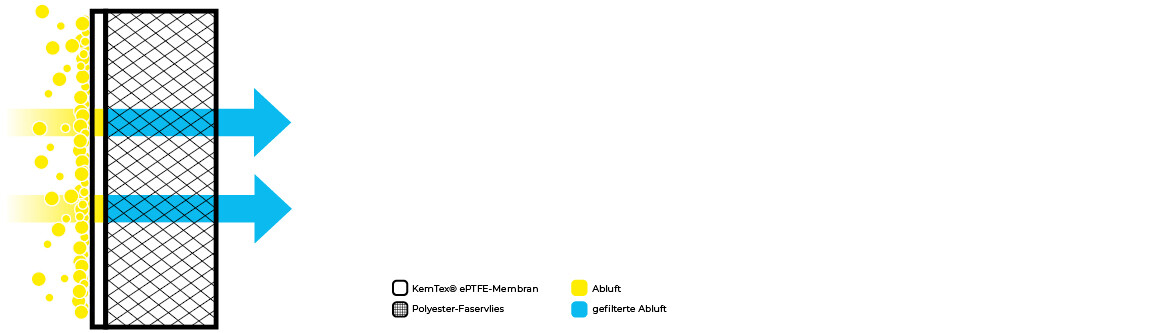

Optimal umgesetzt wird dies durch unsere dünne KemTex® ePTFE-Membran. Sie weist eine einzigartige Mikrostruktur aus Milliarden zufällig angeordneter Poren auf. Gestützt wird die Membran durch ein Polyester-Faservlies, auf dem sie thermisch fixiert ist.

Durch die feinsten Poren der KemTex® ePTFEMembran werden auch Partikel in einer Größenordnung von 100 Nanometer und darunter noch mit hohem Abscheidegrad zurückgehalten. So wird eine wirkungsvolle Oberflächenfiltration und eine gute Abreinigbarkeit erreicht.

Optimal beim Schweißen und Schneiden
Im Rahmen der WELDOX-Studie, die in Zusammenarbeit mit Berufsgenossenschaften und dem deutschen Institut für Arbeitsschutz der DGUV (IFA) entstand, wurden in 33 Betrieben Messungen der Partikelgrößen von Schweißrauchen durchgeführt.

Der Medianwert der Partikelgröße von Schweißrauchen lag dabei zwischen 20 und 180 Nanometer. Besonders feine Partikel, im Mittel etwa 20 – 70 nm fanden sich beim WIG-Schweißen. Bei den MAG- und MIG-Schweißverfahren lag der Medianwert zwischen 40 und 200 nm.

In der Schweißrauchfahne wurden zwischen 100.000 und 200.000 Partikel je cm³ gezählt. Schweißrauchpartikel sind grundsätzlich alveolengängig und es gelten die Grenzwerte für die A-Staubfraktion. Die feinsten Partikel können auch Zellwände durchdringen und sich über die Blutbahnen im ganzen Körper verteilen. Daher ist ein hoher Abscheidegrad auch gegenüber feinsten Partikeln, wie sie im Schweißrauch vorkommen, so wichtig.

Filterpatrone

Eigenschaften

• Größerer Faltenabstand bei gleicher Filterfläche je Patrone
• Bewegliche Filterfalten unterstützen Abreinigung
• Gleichmäßige und schonende Abreinigung mittels Rotationsdüse
• Vertikaler Einbau in Filteranlagen

Nutzen

• Weniger Verkleben der Filterfalten durch größeren Faltenabstand
• Sehr lange Lebensdauer der Filterelemente und Rotationsdüsen
• Kosteneinsparung durch optimale Abreinigungseigenschaften
• Weniger Staubablagerung durch vertikalen Einbau

Automatische Abreinigung

• Abreinigung erfolgt bedarfsabhängig und differenzdruckgesteuert mittels Druckluft
• Ein Druckluftstoß aus dem integrierten Druckluftbehälter setzt die Rotationsdüse in Bewegung
• Die Drehbewegung der Rotationsdüse sorgt für eine gleichmäßige Anströmung
• So wird das optimale Abreinigungsverhalten der KemTex^® ePTFE Filterpatronen erreicht

Optimal beim Schweißen und Schneiden

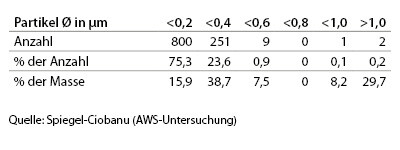

Untersuchung der AWS (American Welding Society) zur Partikelverteilung:

• 98,9 % der entstehenden Staubpartikel sind kleiner als 400 Nanometer
• Ultrafeine Nanopartikel können in die Zellen des menschlichen Körpers eindringen
• KemTex ePTFE Membranfilter haben bereits im Nanobereich hohe Abscheidegrade
